Circuito de Polarización Colector - Base

    Al utilizar este circuito, se obtiene una mejora en la estabilidad del punto de polarización:

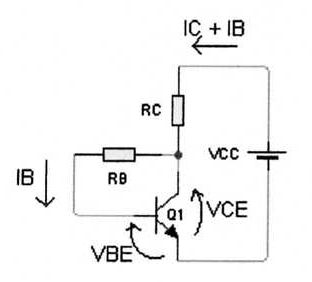

 Circuito de polarización colector - base

    De él se puede deducir que si IC tiende a aumentar por aumento de la temperatura o porque el transistor se ha sustituído por otro con un coeficiente mayor, VCE disminuye pues aumenta VRC, lo que hace disminuir IB y como consecuencia IC no aumenta tanto como cuando se utiliza el circuito de polarización fija.

    Si queremos polarizar el transistor de este circuito (colector - base), en el mismo punto como se hizo para el circuito de polarización fija, se repiten los pasos ya vistos para trazar la recta de carga y ubicar el punto Q.

    De la misma forma, se determina VCC planteando ecuaciones de mallas. Así obtenemos estos valores: VCC = 15V; VCE = 7V IB = 100 microA e IC = 40 mA.

    Planteando Kirchoff en la malla de salida se obtiene:

VCC = (IB + IC) . RC + VCE

    Despejando RC y reemplazando valores:

RC = (VCC - VCE)/(IB + IC)= 0.2 KOmhs

    Planteando Kirchoff en la malla de entrada:

VCE= IB . RB + VBE

    Despejando RB y reemplazando valores:

RB = (VCE - VBE)/IB = 64 KOmhs

    Se han obtenido los valores de RC y RB necesarios para polarizar el transistor en el punto Q pero utilizando el circuito de polarización colector - base.
