Polarización de Transistores Bipolares

(sin usar las características de salida de los mismos)

Nota: Para resolver, plantear ecuaciones de mallas de Kirchoff y suponer que:

VCE = 50% VCC

VE = 10% VCC

Polarización fija:

1. VCC = 10V

Ç = 100

IB = 15 microA

Hallar: IC, VCE, RB, RC

2. VCC = 12V

RB = 100 KOhms

RC = 2,2 KOhms

Ç = 100

Hallar: IC, IB, VCE, VB

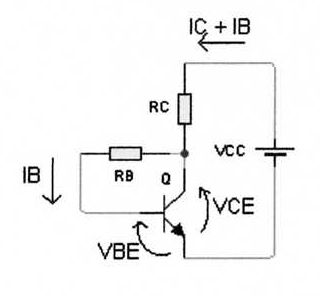

Polarización Colector - Base:

3. Ç = 50

VCC = 15V

RB=200 KOhms

RC = 1 KOhms

Hallar: IC, IB, VCE, VC

4. VCC = 12V

Ç = 150

IB = 1 mA

Hallar: RC, RB, IC, VCE

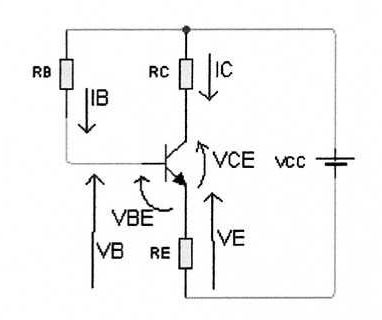

Polarización por Resistencia de Emisor:

5. Ç = 10

RB = 100KOhms

RC = 2,2 KOhms

RE = 0,56 KOhms

VCC = 12V

Hallar: VCE, VB. VC, VE, IC, IB

6. VCC = 12V

RB = 10KOhms

RC = 24 Ohm

Hallar: VCE. VC, VB, VE, IC, IB, Ç



7. VCC = 12 V

IB = 1 mA

Ç = 150

Hallar: R1, R2, RC, RE, IC, IE, VCE, VC, VE, VB

8. VCC = 10 V

R1 = 10KOhms

R2 = 2,2 KOhms

RC = 2,7 KOhms

RE = 1 KOhms

Hallar: ID, IB, IC, IE, VB, VC, VCE, VE, Ç

9. VCC = 10 V

R1 = 10 KOhms

R2 = 2,2 KOhms

RE = 1 KOhms

RC = 2,2 KOhms

Hallar: VCE, VC, VB, VE, IB, ID, IC, IE, Ç



10. Diodos de Si (0,6 V)

VCC = 12 V

R1 = 10KOhms

RC = 2,2 KOhms

RE = 1 KOhms

Circuito Amplificador de dos Etapas:

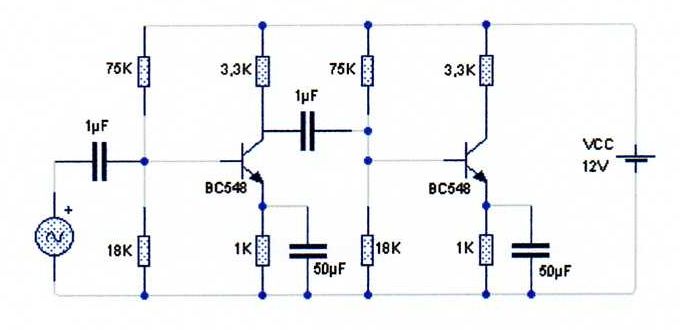

1. Armar el circuito de la figura y realizar las correcciones necesarias para que amplifique sin distorsión la señal de entrada.

2. Usando un osciloscopio, ¿cómo se detecta si el transistor está distorsionando la señal de entrada por saturación o por corte? , ¿cómo se corrige dicha situación?

3. Ídem al punto anterior, pero usando un multímetro.

4. ¿Para qué están los capacitores de 50 microF? ¿qué sucede si se los retira del circuito y por qué?

5. ¿Para qué están los capacitores de 1 microF?

6. ¿La señal de salida de los transistores está desfasada o no con respecto a la entrada? Justificar.
